طراحی شبکه جمع آوری فاضلاب، فرآیندی است که طی آن مهندسین نسبت به شیب مورد نیاز و طراحی بهینه‌ترین سیستم لوله‌کشی، اجرای منهول، لوله‌های زهکشی و نصب ایستگاه پمپاژ و… بمنظور جمع آوری پسابهای خروجی از ساختمانها و هدایت آنها به سمت چاه جذبی یا سیستمهای تصفیه فاضلاب هوازی اقدام می نمایند. هدف از جمع آوری فاضلاب و اجرای شبکه فاضلاب، انتقال صحیح تمام فاضلاب‌ها است به طوری که در حالی که پساب‌ها در کوتاه ترین زمان ممکن به تصفیه خانه فاضلاب می رسد و سرعت جریان به گونه ای نیست که در هنگام سرریز شدن به ایستگاه پمپاژ فاضلاب اختلالی ایجاد کند.

-        انواع شبکه‌ فاضلاب

• شبکه جمع‌آوری فاضلاب بهداشتی: شبکه جمع‌آوری فاضلاب متشکل از لوله‌ها، منهول‌ها و ایستگاه‌های پمپاژ، فاضلاب تولید شده در منازل و ساختمان‌ها را جمع‌آوری می‌کند. صنایع خارج از پوشش این شبکه، برای تصفیه فاضلاب خود به پکیج تصفیه فاضلاب بهداشتی نیاز دارند
• .
• شبکه جمع‌آوری آب‌های سطحی: این شبکه نیز شامل لوله‌ها، منهول‌ها و ایستگاه‌های پمپاژ است که برای جمع‌آوری آب باران و آب شدن برف استفاده می‌شود
• .
• تصفیه‌خانه فاضلاب بهداشتی: فاضلاب بهداشتی جمع‌آوری شده در این تصفیه‌خانه‌ها به روش‌های مختلف تصفیه شده و به آب قابل استفاده یا به محیط زیست بازگردانده می‌شود
• .
• سیستم دفع آب‌های سطحی: آب‌های سطحی جمع‌آوری شده معمولاً به رودخانه‌ها، دریاچه‌ها یا سیستم‌های زهکشی هدایت می‌شوند.

-     مراحل طراحی شبکه های فاضلاب

1. مقدار فاضلابی که در زمان معینی از مجتمع ها و واحدهای مسکونی ، اداری یا تجاری تولید شده و به لوله های فاضلاب زیرزمینی سرازیر می شود.
2. اختلاف ارتفاع میان دستگاه تصفیه فاضلاب (تصفیه خانه) و محل جمع‌آوری فاضلاب
3. نقشه مکان‌هایی که برای اجرای خطوط لوله جمع آوری فاضلاب در نظر گرفته شده است.
4. محاسبه میزان رواناب اضافی ناشی از شستن ماشین ها ، حیاط و … در شهر یا روستا.

سرعت انتقال فاضلاب باید به نحوی باشد که پساب جامد و سنگین زمان لازم برای ته نشین شدن را نداشته باشد. به این نکته باید توجه شود که اگر سرعت انتقال فاضلاب اگر بیش از اندازه زیاد باشد جریان فاضلاب درون لوله‌های کاروگیت حالت آشفته خواهد داشت و باعث خروج بوی تعفن در شبکه می‌شود.

-    اجزای اصلی یک شبکه انتقال فاضلاب

• لوله‌های فاضلاب: این لوله‌ها از جنس‌های مختلفی مانند چدن، PVC، پلی‌اتیلن و … ساخته می‌شوند و برای انتقال فاضلاب از نقاط مختلف به سمت جمع‌آوری اصلی استفاده می‌شوند.

• منهول‌ها: سازه‌هایی هستند که در مسیر لوله‌ها قرار می‌گیرند و برای دسترسی به شبکه، بازرسی، تمیزکاری و تعمیرات استفاده می‌شوند.
• ایستگاه‌های پمپاژ: در مناطقی که شیب طبیعی برای جریان فاضلاب کافی نیست، از ایستگاه‌های پمپاژ برای انتقال فاضلاب به نقاط بالاتر استفاده می‌شود.

• تصفیه‌خانه: فاضلاب جمع‌آوری شده در تصفیه‌خانه‌ها به روش‌های مختلف تصفیه شده و به آب قابل استفاده یا به محیط زیست بازگردانده می‌شود.

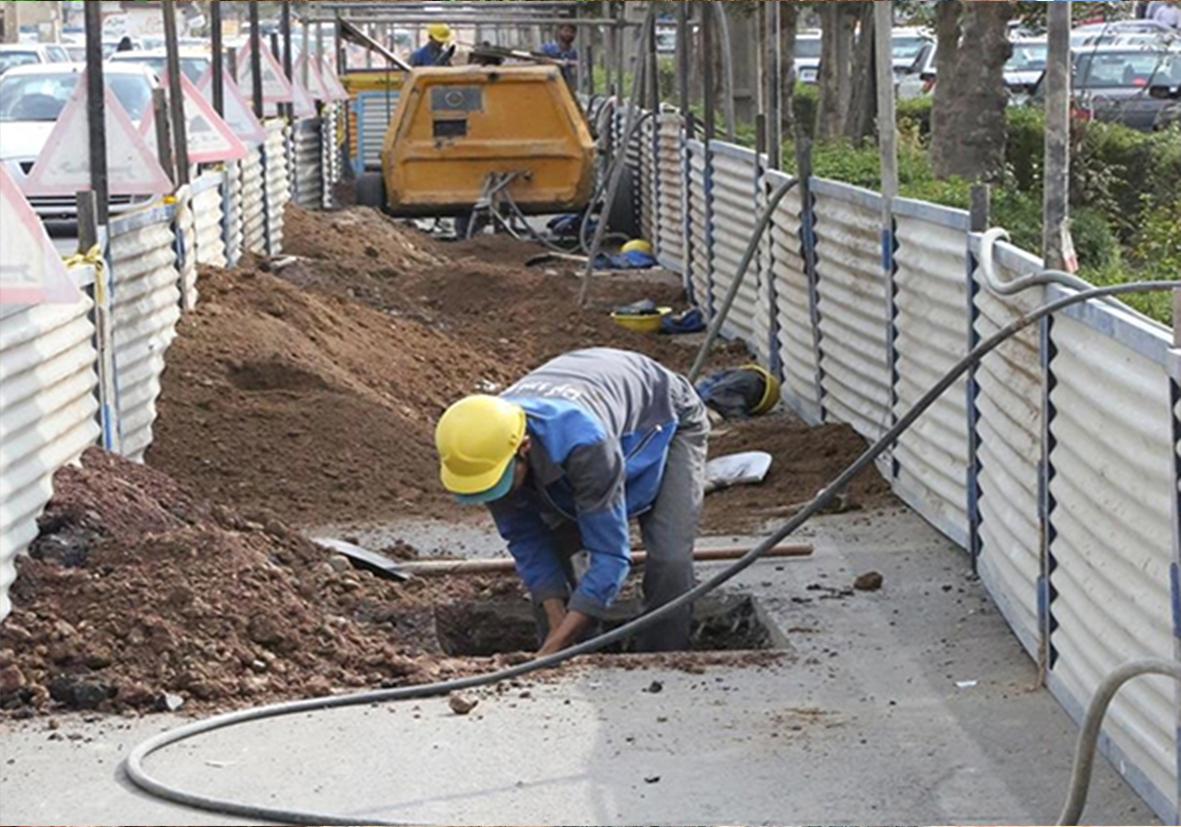

-     مراحل عملیات اجرایی به روش حفاری ترانشه:

1. حفاری
2. کنترل شیب کف کانال
3. بسترسازی کف کانال
4. لوله گذاری
5. شن ریزی روی لوله
6. بکفیل نهایی
7. اجرای منهول ها

در طراحی و اجرای شبکه جمع آوری فاضلاب مواردی از جمله حداقل و حداکثر شیب ، حداقل و حداکثر سرعت، حداقل قطر لوله و حداقل و حداکثر عمق لوله گذاری فاضلاب، محل لوله گذاری، نوع و میزان فاضلاب تولیدی و دبی رواناب باید مورد توجه قرار گیرد .دراختیار داشتن یک شبکه فاضلاب کارآمد، مرهون به کار گیری اصول اولیه تحقیقاتی در طراحی و فرآیند اجراء و احداث صحیح است.
